결론부터 보여드리고 시작하면

LS산전 PLC의 MW0에서 1값 읽어보기 화면

LS산전 PLC의 경우 IP만 설정하면 Protocol에 따라서 Request Format의 Data를 보내면 Response Format의 Data를 보내옵니다.

LS산전 PLC의 XG5000 Tool이나 관련 문서는 하기 링크에서 확인할 수 있습니다.

https://www.lselectric.co.kr/ko/download/

우선 XG5000을 사용하여 LS산전 PLC의 IP를 설정합니다. Port는 2004를 사용합니다.

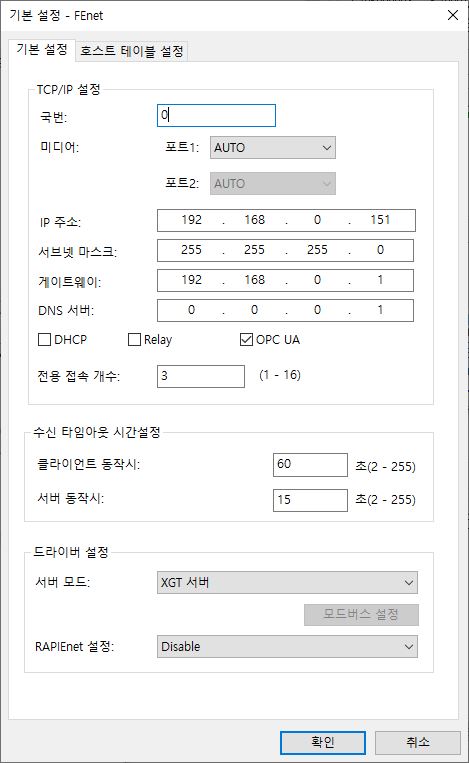

LS산전 PLC IP 설정 메뉴 화면

이후 MW0에 1값을 저장합니다.

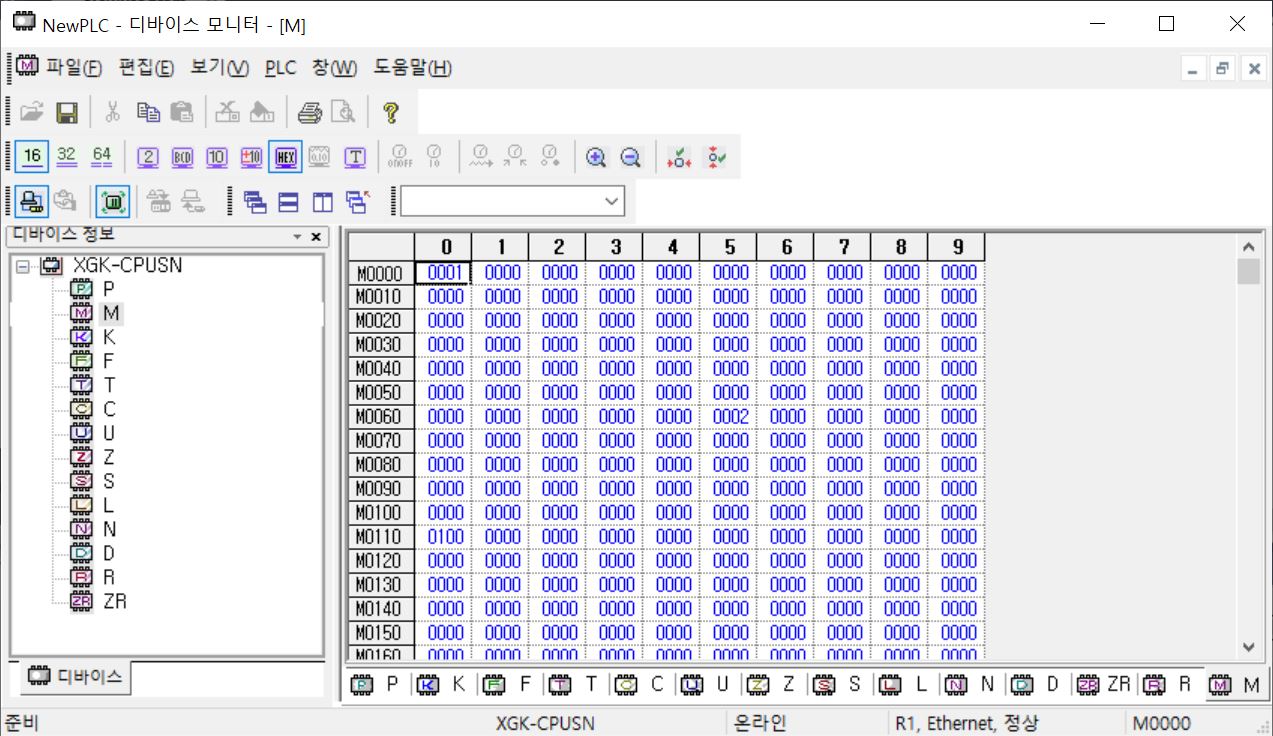

LS산전 PLC Memory 설정 화면

Host Device가 따로 없다면 PC나 노트북에서 LS산전 PLC로 Request Format을 보낼 수 있습니다.

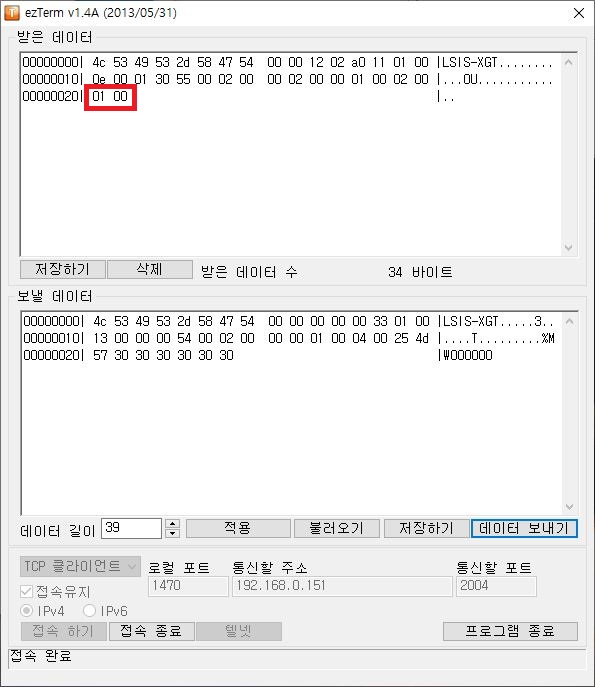

하기 화면의 마지막 2Byte가 MW0에서 읽어온 1(0x1)값을 의미합니다.

LS산전 PLC의 MW0에서 1값 체크 화면

다음 회에서는 Host Device에서 LS산전 PLC와 주고 받은 Data를 분석해 보는 시간을 갖도록 하겠습니다.

기대해 주세요.
