전 회를 다시 보면 하기의 전송 내용을 볼 수 있습니다.

Send data(binary):[39]
4c5349532d58475400000000003301001300000054000200000001000900254d57303030303030
Received data(binary):[34]
4c5349532d58475400001202a01101000e0001305500020000010000010002000100
2020-05-19 12:38:23.786288  [0]1 0x1

Request Format을 보면

4c5349532d584754 : "LSIS-XGT" string

0000 : 예약영역

0000 : don't care

00 : PLC side

33 : client -> PLC

0100 : 순서 ID

1300 : Application Instruction byte 크기 예, 19(0x13) bytes

00 : PLC side

00 : 예약영역

5400 : Read Request

0200 : Data Type 예, 0x02 = WORD

0000 : dont' care

0100 : read variable 개수 예, 1(0x01) 개

0900 : 직접변수 길이 예, 9(0x09) length

254d57 : "%MW"

303030303030 : 어드레스 예, 000000 또는 0



Response Format을 보면

4c5349532d584754 : "LSIS-XGT" string

0000 : 예약영역

1202 : CPU TYPE, 상태 예, 1번 bit가 1인 것으로 보아 XGK/R-CPUH 모델 확인가능

a0 : CPU info 예, 0xa0 = XGK

11 : PLC->client

0100 : 순서 ID

0e00 : Application Instruction byte 크기 예, 14(0x0e) bytes

01 : 모듈의 Slot, Base 번호

30 : 체크섬

5500 : Read Response

0200 : Data Type 예, 0x02 = WORD

0001 : don't care

0000 : 0값은 정상, 아니면 에러

0100 : read variable 개수 예, 1(0x01) 개

0200 : 직접변수 길이 예, 2(0x02) length

0100 : read data 예, 1(0x01)

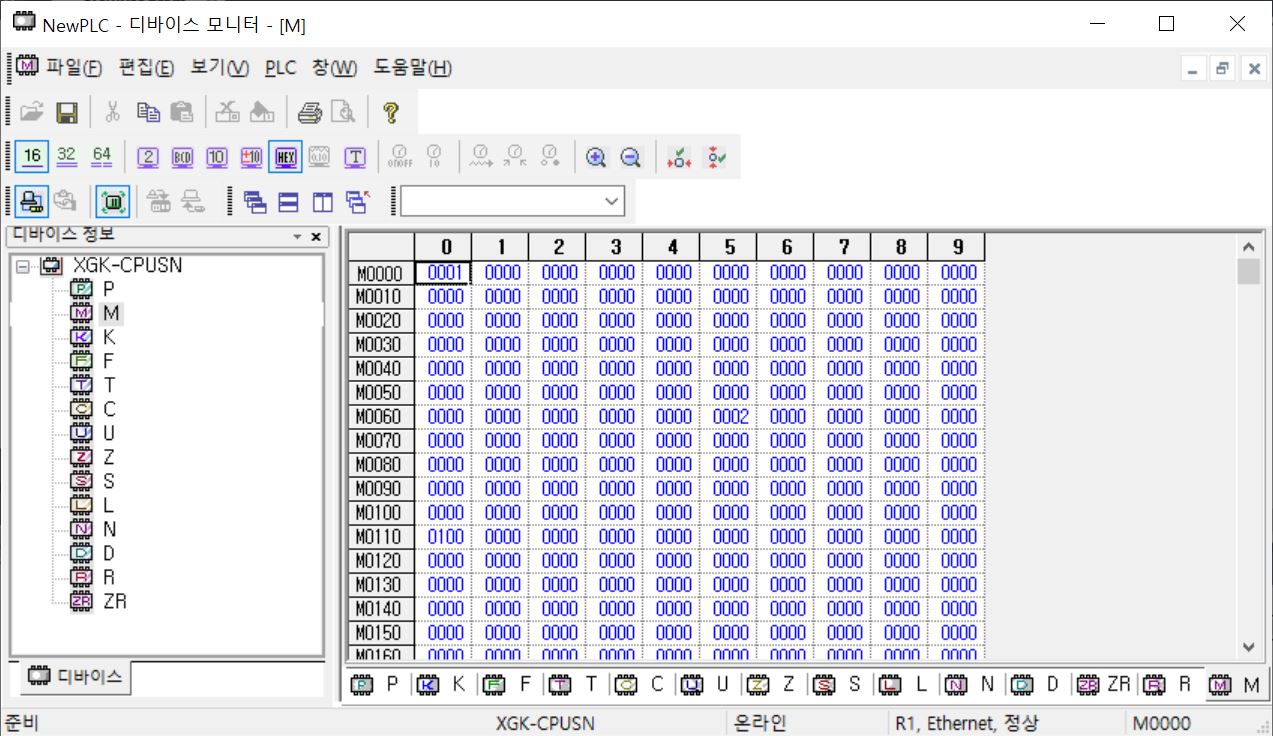

LS산전 PLC M0 셋팅 화면

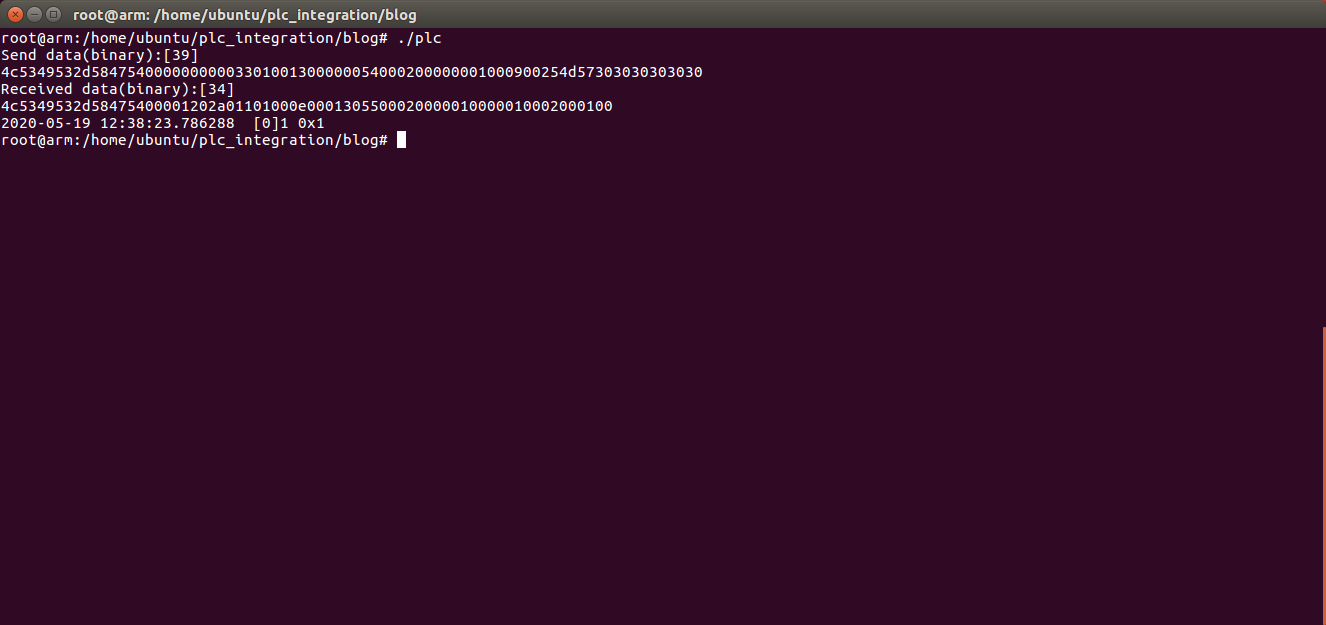

client<->PLC data 교환 화면

다음 회에는 Mitsubishi PLC의 전송 Format을 살펴보도록 하겠습니다.
