Host Device로는 BeagleboneBlack을 사용했습니다.

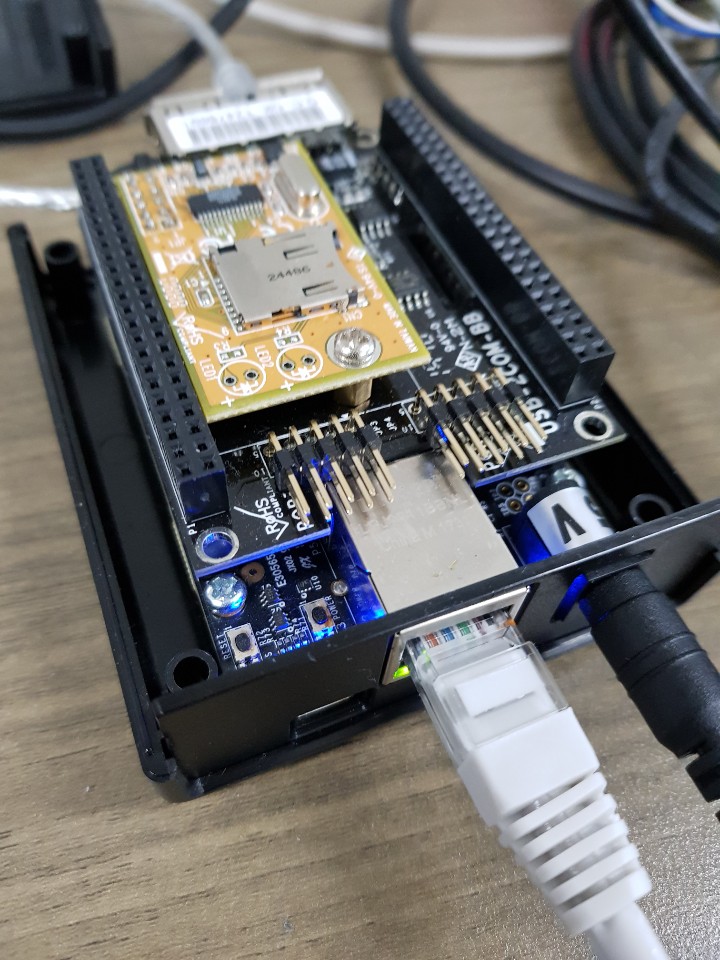

Host Device으로 사용한 Beaglebone Black

현장에서 Smart Factory 네트워크 구성도를 보면 하기 Case1이나 Case2로 이루어져 있습니다. Host Device에서 PLC의 Data를 읽은 후 Server나 DB에 전송하는 과정을 반복하게 됩니다.

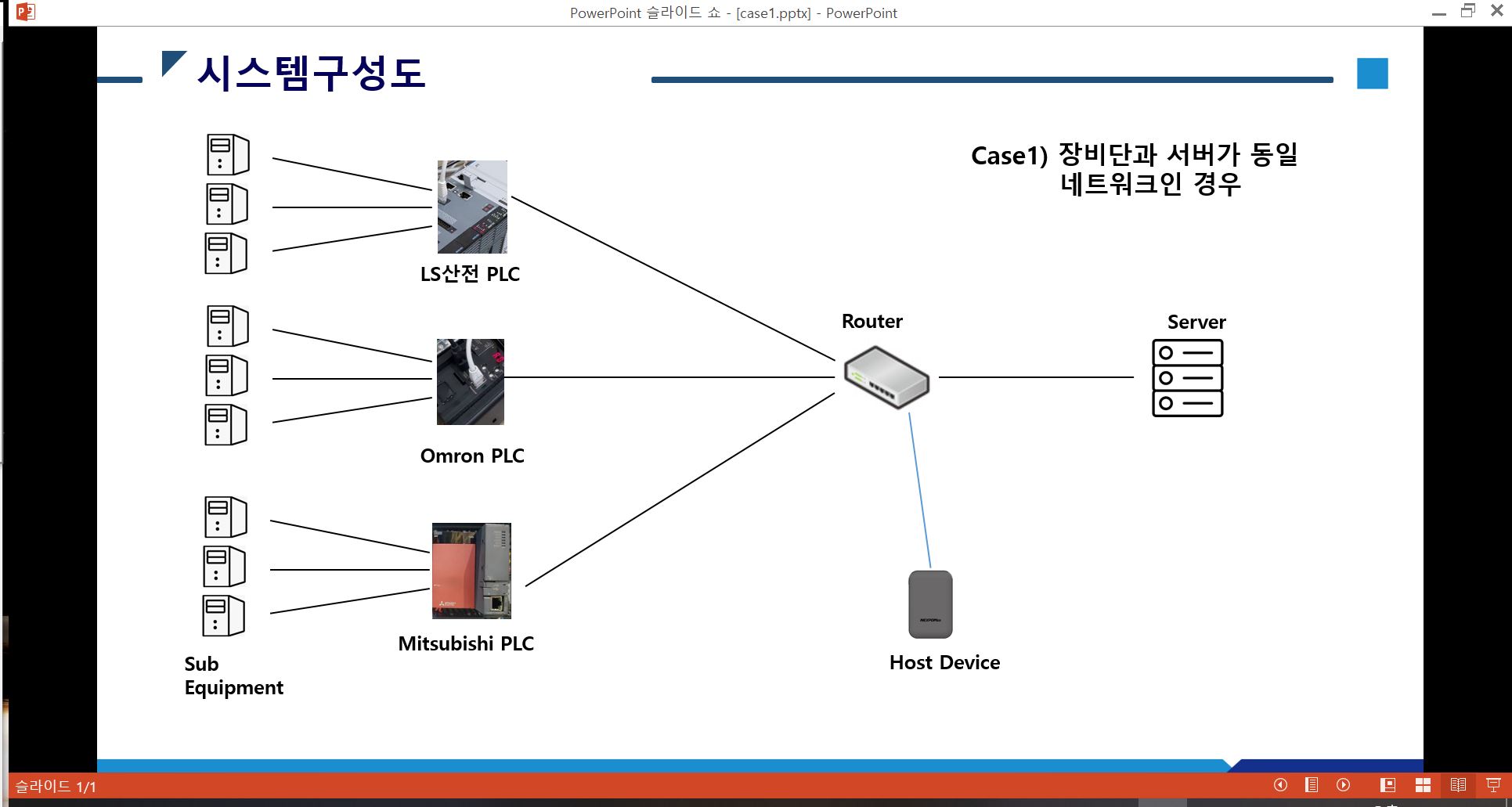

Case1 네트워크 구성도

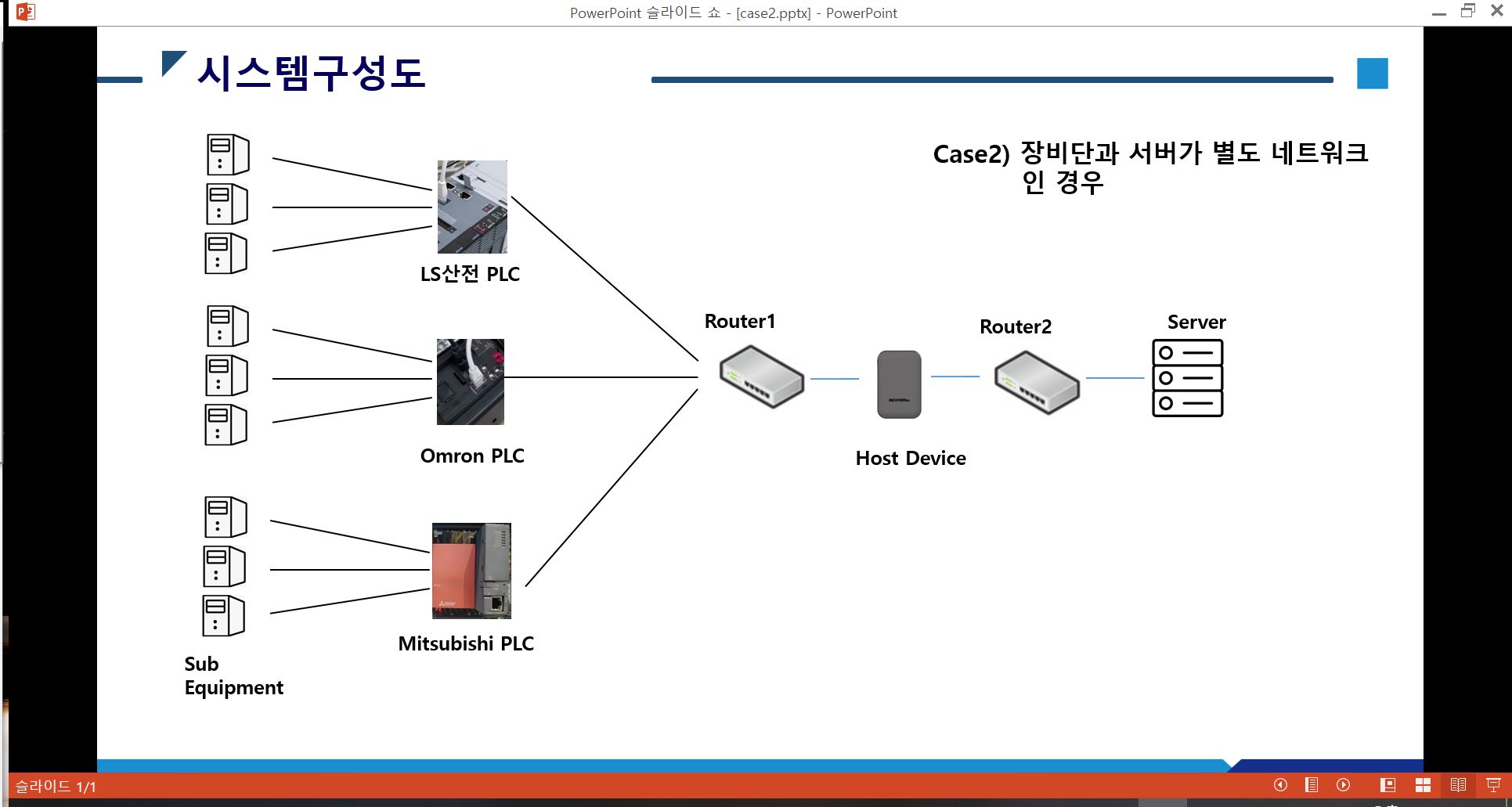

Case2 네트워크 구성도

첨언을 좀 하자면 저는 개인적으로 Case2처럼 구성을 추천 드립니다.

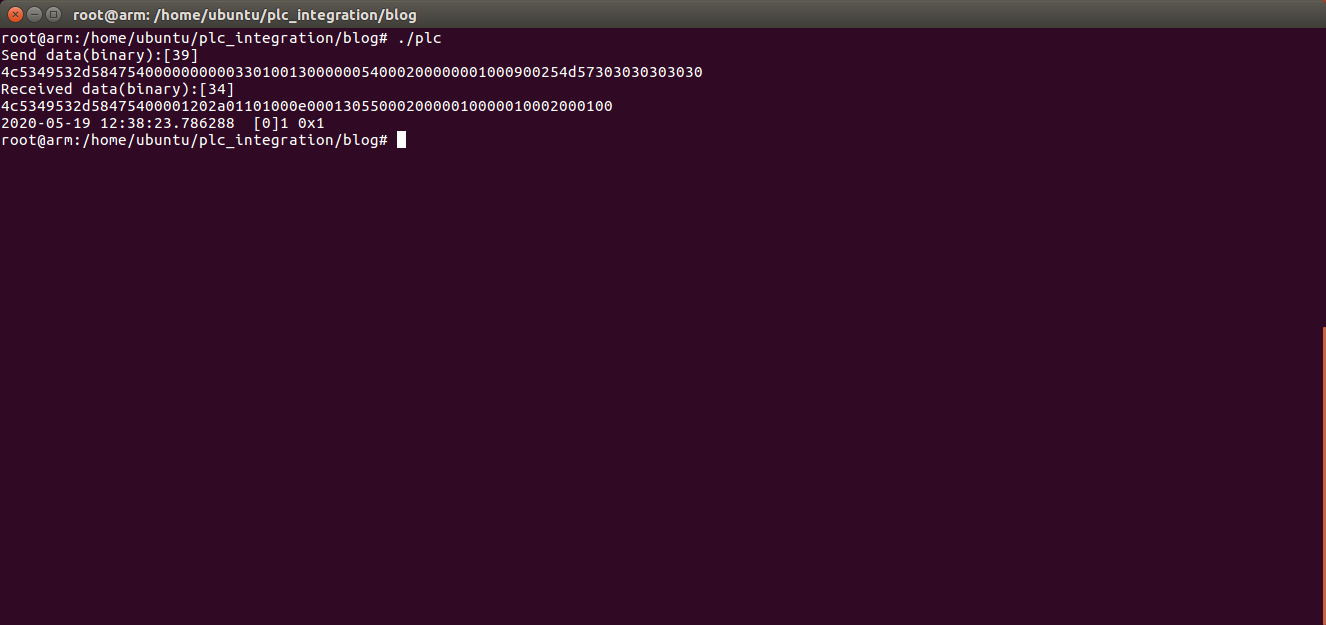

하기의 이미지가 Host Device에서 LS산전 PLC로 Request Format을 보낸 후 받은 Response Format을 디버깅할 수 있게 Hex값을 String으로 출력한 내용입니다. 맨 마지막 줄에 최종적으로 받은 값 1(0x1)을 보여주고 있습니다.

Host Device<->LS산전 PLC 연동 화면

Format에 대한 분석은 다음 회에 진행해 보도록 하겠습니다.
